확장형 빔 기술 원리

확장형 빔(Expanded Beam) 커넥터는 광섬유 간 직접 접촉을 제거하고 소형 정밀 렌즈로 빛을 평행 빔으로 확장한 뒤, 공기 간극을 통과해 상대 렌즈로 집속시킵니다.

광섬유에서 방출된 빛이 소형 구면 렌즈에 의해 평행한 광폭 빔으로 확장됩니다. 빔 직경이 광섬유 코어보다 현격히 커집니다.

확장된 평행 빔이 밀봉된 렌즈에 의해 통과합니다. 두 연마면이 맞닿을 필요가 없으므로 광 인터페이스에 기계적 마모가 발생하지 않습니다.

상대 커넥터의 렌즈가 빔을 다시 수신 광섬유 코어로 집속시킵니다. 스프링 압력이나 페룰 정렬에 의존하지 않는 구조입니다.

Technology Diagram

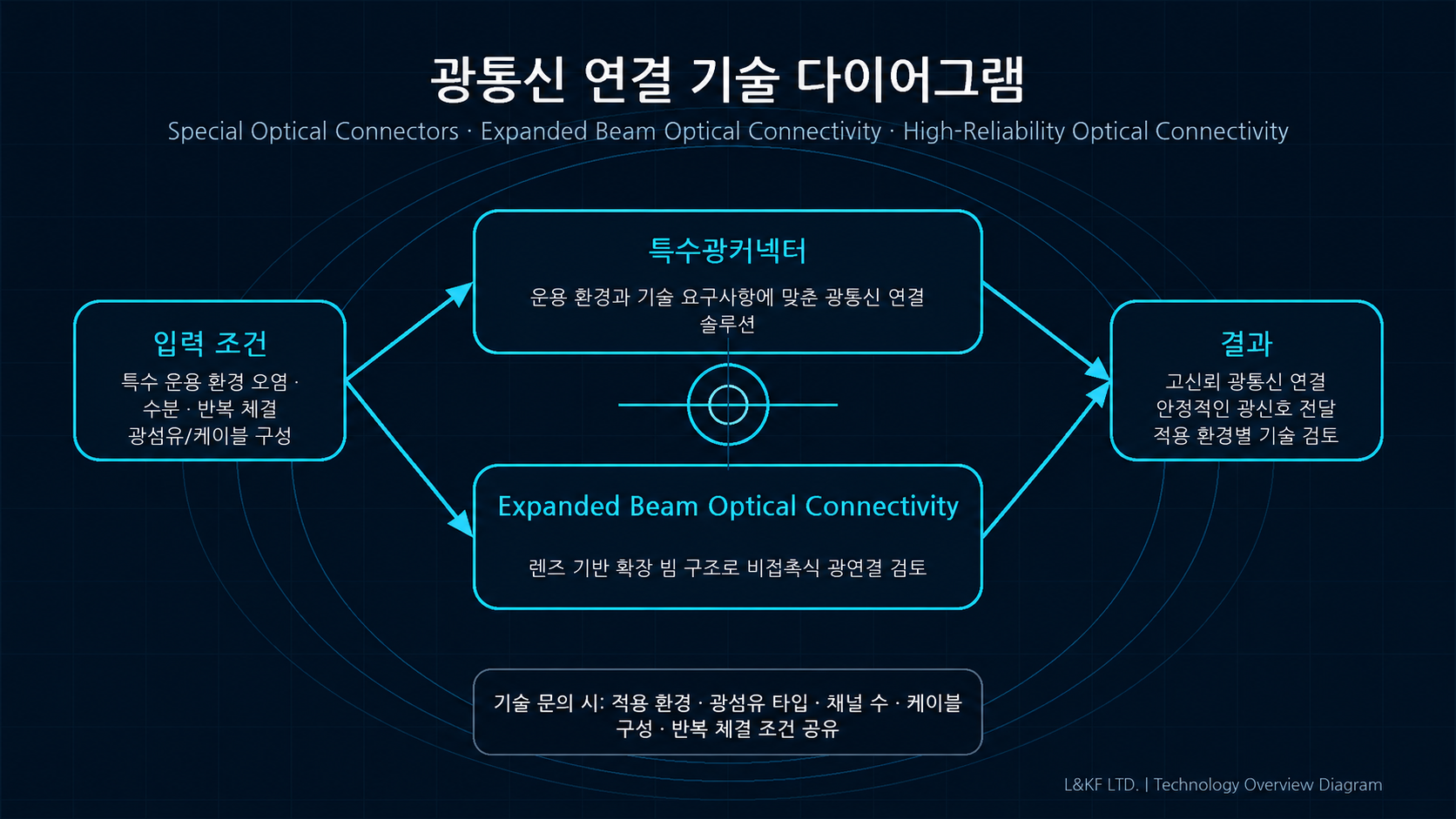

운용 환경과 구성 조건에 따라 D83526 또는 D38999 플랫폼을 검토합니다.

Contamination Resistance

싱글모드 광섬유의 코어 직경은 약 9µm입니다. 일반적인 공기 중 먼지 입자 하나만으로도 PC 커넥터의 신호를 완전히 차단할 수 있습니다.

확장형 빔 인터페이스에서는 빔 면적이 약 2,000배가 될 수 있습니다. 단일 모드 광섬유 코어보다 크고, 다중 모드 광섬유 코어보다 약 150배 큽니다.

그 결과, 동일한 먼지 입자가 확장된 빔의 일부만 차단할 수 있습니다. 대부분의 광 신호가 제한적인 추가 손실 없이 통과할 수 있도록 합니다.

상세 값은 제품 모델, 채널 수, 케이블 구성, 운용 환경에 따라 달라질 수 있습니다. 확정된 사양은 L&KF에 문의해 주시기 바랍니다.

Environmental Durability

엘앤케이에프의 확장형 빔 커넥터는 MIL 규격 쉘 플랫폼을 기반으로 설계되어 방수, 충격, 진동, 온도 성능에 대한 기계적·환경적 내구성을 갖춥니다.

D38999 기반 제품은 IP67 등급을 충족하며, D83526 기반 Senior·Junior·Mini 시리즈는 체결·비체결 상태 모두에서 수심 15m / 24시간 침수 인증을 보유합니다.

1.2m 높이 반복 자유낙하, 10~500Hz 범위 지속 진동, 고가속도 조건에서의 수천 회 충격 시험을 견딥니다. 차량, 항공기, 함정 운용 환경을 대표하는 조건입니다.

동작 온도 −46°C ~ +85°C, 보관 온도 −57°C까지 지원합니다. 별도 보호 조치 없이 극한 환경에서의 운용이 가능합니다.

Application Environments

오염과 반복 체결이 불가피한 환경, 전문 유지보수 없이 광통신을 유지해야 하는 현장에 확장형 빔 커넥터가 적합합니다.

먼지, 기름, 진동이 일상인 산업 환경에서 PC 커넥터의 오염 취약성은 유지보수 비용과 다운타임을 높입니다. 확장형 빔은 현장 세척만으로 광 링크를 유지합니다.

염수 분무와 습기에 지속 노출되는 해상 환경에서 밀봉된 광 인터페이스와 수심 15m 침수 인증은 장기 운용 신뢰성을 뒷받침합니다.

탈착이 잦은 운용 환경에서 PC 커넥터는 페룰 마모와 성능 저하가 누적됩니다. 확장형 빔은 3,000회 이상 탈착에도 광 성능이 일관됩니다.

진흙, 모래, 결빙, 극한 온도 조건에서 전문 유지보수 없이 광통신을 유지해야 하는 환경에 확장형 빔 커넥터가 적합합니다.

운용 환경과 요구 조건을 알려주시면 적합한 확장형 빔 커넥터 타입과 케이블 구성 방향을 검토해 드립니다.
